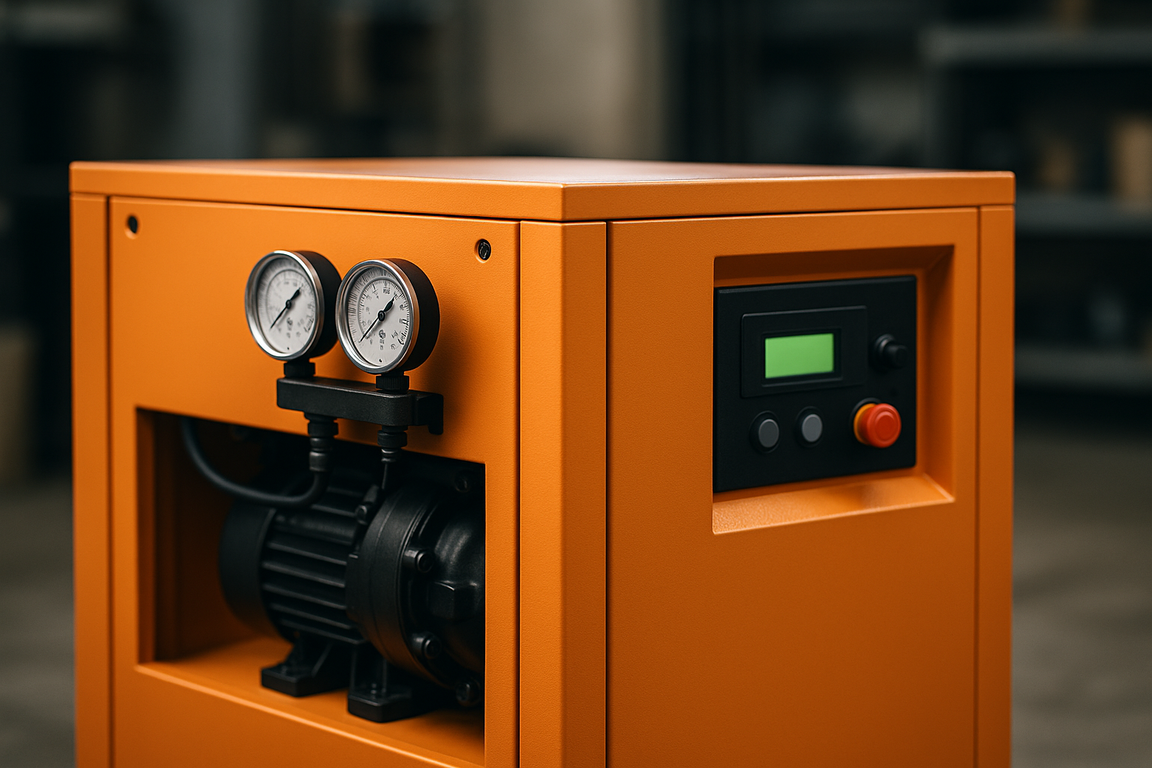

Как подобрать винтовой компрессор Elang по давлению
Подбор компрессора Elang строится вокруг двух чисел: рабочего давления в барах и расхода воздуха в литрах в минуту или кубометрах в минуту. Сначала вы складываете потребление всех пневмопотребителей, добавляете запас 20-30% на утечки и рост парка, затем задаёте рабочее давление с поправкой на потери в магистрали (обычно 0,5-1 бар), и по этим двум цифрам выбираете производительность, мощность привода и тип регулирования. Ошибка на любом шаге стоит дорого: либо переплата за лишние киловатты, либо провалы давления в сети.
Ниже методика по шагам: как задать рабочее давление и заложить запас, как складывать расход разнотипных потребителей, какие поправки вносят магистраль и утечки, как класс чистоты и выбор между фиксированной скоростью и частотником влияют на итог.
Кратко: главное
- Подбор идёт по двум числам: рабочему давлению (бар) и расходу воздуха (л/мин или м3/мин). Всё остальное – производные от них.
- Расход считают снизу вверх: складывают потребление всех потребителей, применяют коэффициент одновременности и добавляют запас 20-30% на утечки и развитие.
- Давление задают у потребителя и добавляют потери в сети – обычно 0,5-1 бар. Каждый лишний бар это примерно 6-7% к энергозатратам.
- Производительность сравнивают при одинаковом давлении по ISO 1217: л/мин при 7 бар и при 10 бар – разные цифры для одной машины.
- Частотник (VSD) оправдан при переменном расходе, фиксированная скорость – при ровной круглосуточной нагрузке.
С чего начать подбор компрессора Elang
Первый шаг подбора компрессора Elang – собрать исходные данные, а не листать каталог. Нужны три вещи: перечень пневмопотребителей с их расходом и рабочим давлением, режим работы производства (одна смена, две, круглосуточно) и характер нагрузки (ровная или с пиками). Без них выбор модели превращается в угадывание, а оно стоит либо денег на лишнюю машину, либо простоев из-за нехватки воздуха. Винтовую машину выгодно грузить: винтовой компрессор экономичнее всего работает под нагрузкой, близкой к номиналу, и теряет КПД на холостом ходу. Поэтому цель – попасть в реальный профиль потребления, а не взять модель «с большим запасом на всякий случай».
Давление: рабочее плюс запас на потери в сети
Рабочее давление складывается из давления у самого требовательного потребителя и потерь по пути к нему. Если станку нужен воздух 6 бар, это не значит, что компрессор настраивают на 6 бар. По дороге давление съедают фильтры (0,1-0,3 бар на каждый), осушитель (0,2-0,4 бар), длинная или узкая магистраль и арматура. Суммарно закладывают 0,5-1 бар потерь и настраивают компрессор, например, на 7-7,5 бар, чтобы у потребителя оставалось честных 6.
Переусердствовать вредно. Каждый лишний бар давления это примерно 6-7% дополнительного расхода электроэнергии плюс рост утечек – через одни и те же неплотности при большем давлении уходит больше воздуха. Для процессов, где хватает 4-6 бар, разумнее смотреть на компрессоры низкого давления – на своём диапазоне они экономичнее, чем задавленный дросселем компрессор на 8-10 бар.
Расход и производительность: как складывать потребителей
Требуемый расход – это сумма потребления всех потребителей, приведённая к одновременной работе и увеличенная на запас. Паспортный расход берут для каждого инструмента и станка (1 м3/мин это 1000 л/мин): продувочный пистолет – около 200 л/мин, гайковёрт – 300-400, шлифмашина – 500-700, пескоструй – от 1000 и выше. Сумма по паспортам почти всегда завышена, поэтому вводят коэффициент одновременности: если из десяти постов реально задействовано шесть-семь, он около 0,6-0,7. Полученное значение – расчётный расход, к нему добавляют запас 20-30% на утечки, износ и расширение парка.
Нюанс сравнения моделей: производительность винтовых машин указывают по стандарту ISO 1217 как FAD (Free Air Delivery) – фактическую подачу при конкретном давлении. Одна и та же машина при 7 бар выдаёт заметно больше литров в минуту, чем при 10 бар. Сравнивать два компрессора корректно только при одинаковом давлении и по одному стандарту.
Поправки на магистраль, утечки и одновременность
Правильно посчитанный расход искажают три фактора: диаметр и длина труб, утечки и одновременность. Магистраль сама воздух не потребляет, но создаёт потери давления: чем длиннее и уже труба, тем сильнее падает давление на дальнем конце сети. Заниженный диаметр – типичная причина, по которой у потребителя в конце цеха «не хватает воздуха», хотя компрессор по производительности выбран верно. Диаметр берут так, чтобы скорость потока не превышала 6-8 м/с.
Утечки работают круглосуточно, даже когда цех стоит. В не новой сети теряется 10-25% производительности через неплотности, изношенные РВД, дефектные быстроразъёмы и незакрытую арматуру – по сути «фантомный потребитель». Поэтому запас 20-30% это не перестраховка, а компенсация того, что сеть подтравливает. Коэффициент одновременности уводит расчёт вниз, не давая завысить сумму по паспортам, а запас – вверх; вместе они дают реалистичную производительность.
Класс чистоты воздуха и мощность привода
Класс чистоты определяет не сам компрессор, а комплект подготовки после него. Требования описывает стандарт ISO 8573-1: он классифицирует воздух по содержанию твёрдых частиц, воды (точке росы) и остаточного масла. Для обдува и пневмоинструмента хватает грубой очистки, для покраски нужен воздух без масла и влаги, для пищевых и фармацевтических процессов – высокие классы вплоть до безмасляной машины. Класс определяют до выбора модели: он тянет за собой обвязку, потери давления на фильтрах и эксплуатационные расходы.
Мощность привода – следствие давления и производительности, а не параметр для выбора «побольше». Ориентировочно винтовой компрессор выдаёт 100-130 л/мин на каждый киловатт при 8 бар: машина на 7,5 кВт даёт около 1000-1100 л/мин, на 22 кВт – 3000-3500, на 37 кВт – порядка 5000-6000. Недогруженная крупная машина много времени работает на холостом ходу, где тратит энергию, но не даёт воздуха, поэтому ориентир при сравнении – удельный расход энергии на кубометр (кВт·ч на м3), а не табличная мощность.
Компрессор подбирают не по мощности двигателя и не по «запасу на будущее», а по паре чисел – рабочему давлению у потребителя с учётом потерь и суммарному расходу с запасом 20-30%. Всё остальное, включая киловатты и тип регулирования, вытекает из этих двух величин.
Обобщённое правило проектирования систем сжатого воздуха
Фиксированная скорость или частотник
Выбор между фиксированной скоростью и частотным приводом определяется характером нагрузки, а не модой. Компрессор с фиксированной скоростью работает по схеме «загрузка/разгрузка»: двигатель крутится на постоянных оборотах, а машина то нагнетает воздух, то идёт на холостой ход. Он выгоден при ровной, предсказуемой нагрузке, близкой к номиналу, – проще, дешевле, ремонтопригоднее.
Частотный привод (VSD, variable speed drive) плавно меняет обороты и подстраивает производительность под фактический расход. Он окупается при переменной нагрузке: смены, пики и провалы, работа на неполную мощность большую часть времени. VSD-машина не гоняет холостой ход и держит давление в узком коридоре, снижая и энергозатраты, и утечки; экономия достигает 20-35%. Под такие задачи есть компрессоры Elang PM VSD с двигателями на постоянных магнитах. Если расход ровный и машина почти всегда работала бы под полной нагрузкой, переплата за частотник не окупится.
| Параметр подбора | Как определяют | Типичный ориентир |
|---|---|---|
| Рабочее давление | Давление у потребителя плюс потери в сети | Запас на потери 0,5-1 бар |
| Расход воздуха | Сумма потребителей на коэффициент одновременности | Одновременность 0,6-0,8 |
| Запас производительности | Надбавка на утечки и развитие | 20-30% сверх расчёта |
| Мощность привода | Следствие давления и производительности | Около 100-130 л/мин на кВт при 8 бар |
| Класс чистоты | По требованиям процесса (ISO 8573-1) | От грубой очистки до безмасляного |
| Тип регулирования | По характеру нагрузки | Ровная – фикс., переменная – VSD |
Частые ошибки подбора
Одни и те же просчёты повторяются из проекта в проект. Первый – подбор по мощности, а не по давлению и расходу: берут «22 кВт, как было», не пересчитав фактическое потребление. Второй – сравнение производительности при разном давлении: одну машину смотрят по паспорту на 7 бар, другую на 10 бар, и «выигрывает» та, что мерилась в более выгодной точке. Третий – нулевой запас или, наоборот, двукратный: без запаса сеть задыхается при первом росте утечек, а с избыточным компрессор простаивает на холостом ходу.
Четвёртая ошибка – игнорирование потерь в магистрали: производительность выбрана верно, но узкие трубы не пускают воздух к дальним потребителям. Пятая – завышенное давление «на всякий случай»: лишний бар это 6-7% к счёту за электричество и рост утечек. Шестая – выбор частотника или фиксированной скорости вслепую, без анализа профиля нагрузки. Все шесть лечатся одним: сначала посчитать давление и расход, потом выбирать модель.
Часто задаваемые вопросы
Как рассчитать нужную производительность компрессора Elang?
Сложите паспортный расход всех пневмопотребителей в л/мин, умножьте на коэффициент одновременности (обычно 0,6-0,8) и добавьте запас 20-30% на утечки и развитие. Полученное число – требуемая производительность, её сравнивают с паспортной подачей компрессора при рабочем давлении сети.
На какое давление настраивать компрессор?
На давление самого требовательного потребителя плюс потери в сети. Если станку нужно 6 бар, а на фильтры, осушитель и магистраль уходит 0,5-1 бар, компрессор настраивают на 7-7,5 бар. Завышать не стоит: каждый лишний бар это примерно 6-7% дополнительного расхода электроэнергии.
Зачем закладывать запас 20-30% при подборе?
Реальная сеть подтравливает: через неплотности, изношенные шланги и арматуру теряется 10-25% воздуха, и эти потери растут со временем. Запас компенсирует утечки и оставляет резерв на подключение нового оборудования без замены компрессора.
Что лучше – фиксированная скорость или частотник?
Зависит от нагрузки. При ровном круглосуточном потреблении, близком к номиналу, выгоднее фиксированная скорость – она проще и дешевле. При переменной нагрузке с пиками и провалами частотный привод (VSD) экономит 20-35% энергии, плавно подстраивая производительность под расход.
Как сравнивать производительность двух компрессоров?
Только при одинаковом давлении и по одному стандарту – ISO 1217 (показатель FAD, фактическая подача). Одна и та же машина при 7 бар выдаёт больше л/мин, чем при 10 бар, поэтому сравнение паспортных цифр, снятых при разном давлении, некорректно.
Как выбрать компрессор Elang под свою задачу
Порядок такой: соберите список потребителей с расходом и рабочим давлением, определите режим производства, посчитайте суммарный расход с коэффициентом одновременности и запасом 20-30%, задайте давление как «потребитель плюс потери 0,5-1 бар», определите класс чистоты по ISO 8573-1 и выберите тип регулирования по характеру нагрузки. Только потом подбирают мощность и модель – и проверяют, что производительность при рабочем давлении сети покрывает расход с запасом.
Сопоставить расчётные цифры с реальными машинами удобно по каталогу: посмотрите винтовые компрессоры Elang под нужную производительность, для переменной нагрузки – компрессоры Elang PM VSD, а для процессов на 4-6 бар – компрессоры низкого давления. Базовые определения по теме собраны в статье винтовой компрессор в Википедии.
